ISG立式管道離心泵型號定義：

ISG立式管道離心泵結構簡圖：

序號	部件名稱	序號	部件名稱
1	葉輪	5	端蓋
2	泵體	6	葉輪螺母
3	機械密封	7	泵軸
4	擋水圈	8	電機

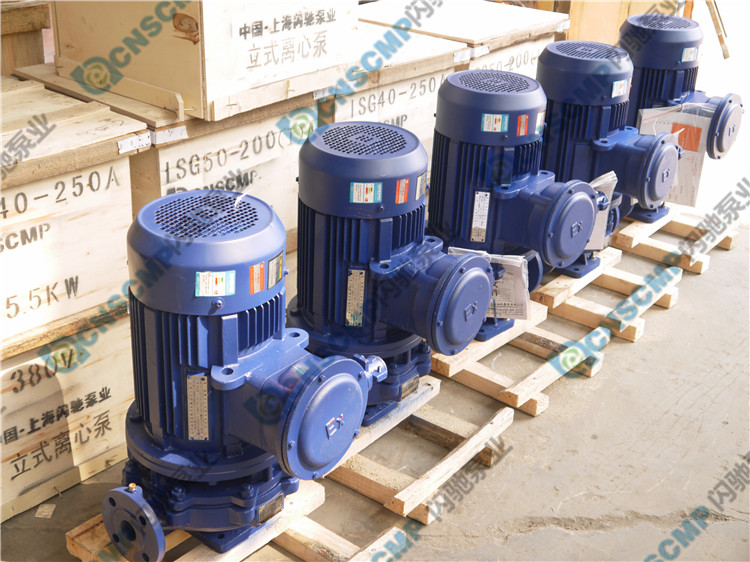

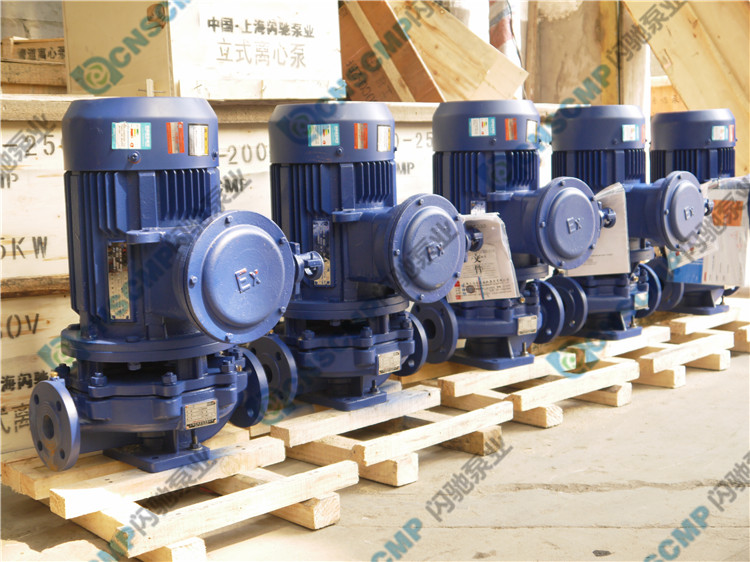

                    （立式管道泵配防爆電機）

                    （GRG帶冷卻裝置耐高溫管道泵）

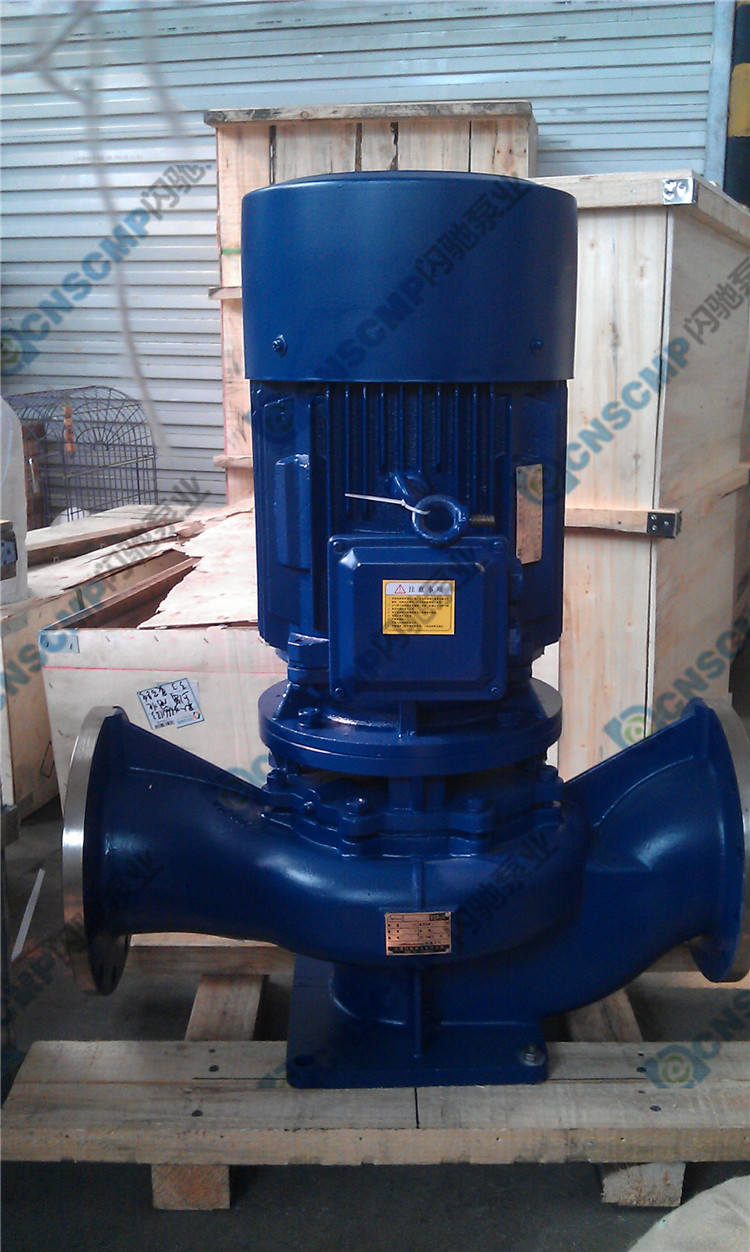

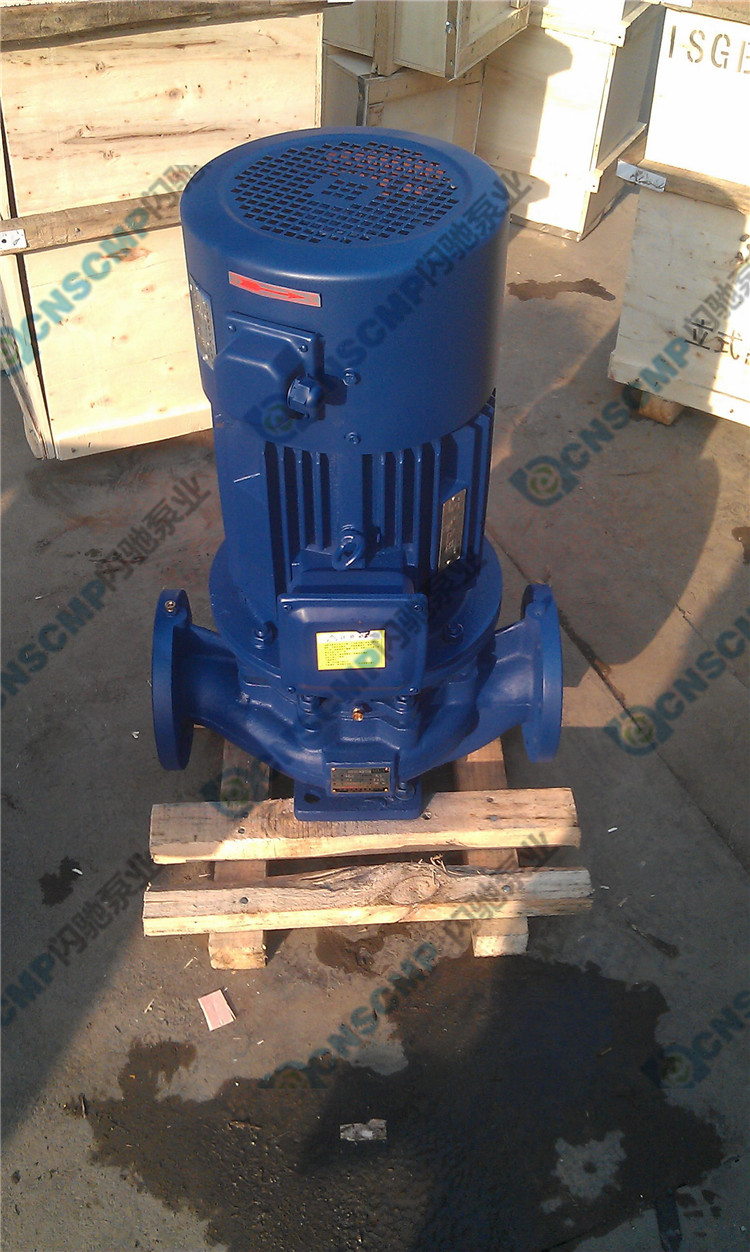

                   （ISG鑄鐵材質立式管道泵配普通電機）

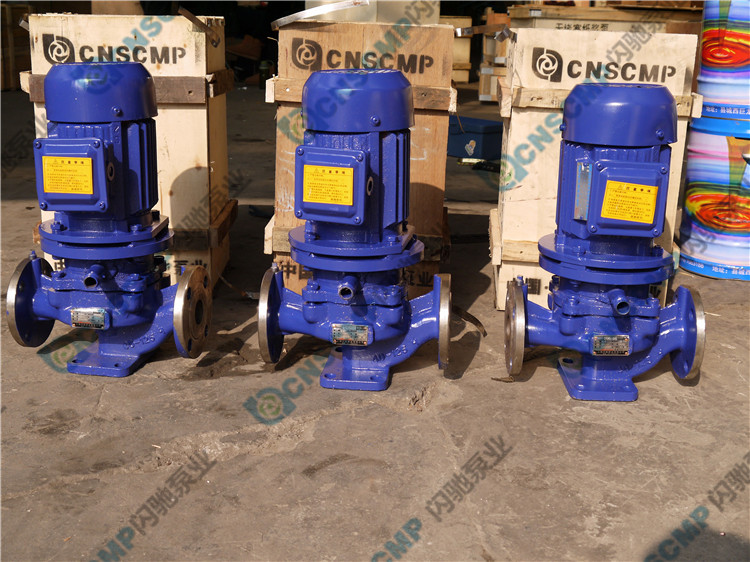

                  （IHG不銹鋼立式管道泵）

                 （ISG變頻立式管道泵）

一、ISG立式管道離心泵產品概述:
  ISG立式管道離心泵，是本單位科技人員聯合國內水泵專家選用優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。同時根據使用溫度、介質等不同在ISG型基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。

1、吸入壓力≤1． 0MPa，或泵系統最高工作壓力≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa，泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。
